Ячейка вакуумная, многопозиционная
Нашему заказчики, в рамках выполняемых им научно-исследовательских работ потребовалась выкуумная ячейка со сменными фильтрами и коллиматорами (по 8 позиций каждого) с электроприводом.
Решение поставленной задачи
Одним из основных требований заказчика было максимальное применений стандартных
элементов (фитингов, фланцев, уплотнений и т.д.), что и было реализовано. В части электропривода, были разработаны два варианта -
с внутренним (в зоне вакуума) и внешним (в атмосфере) расположеним шаговых двигателей..
Вариант с расположением шаговых двигателей в зоне вакуума показан ниже:
 |
 |

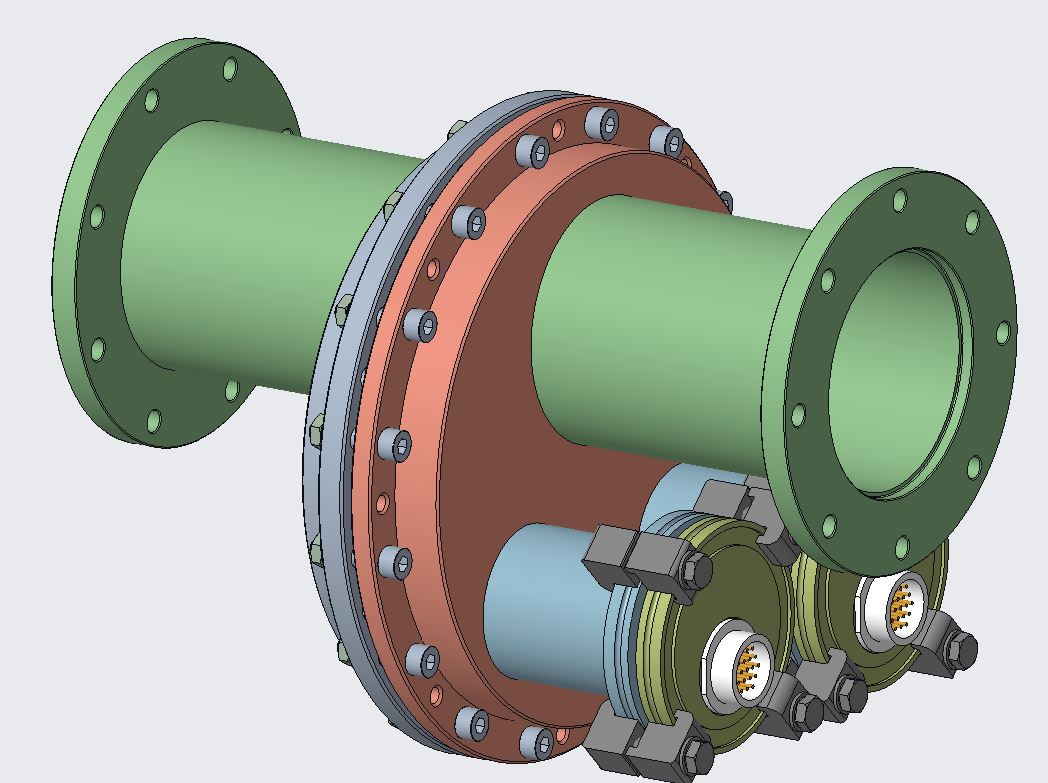

Внешний вид вакуумной ячейки |

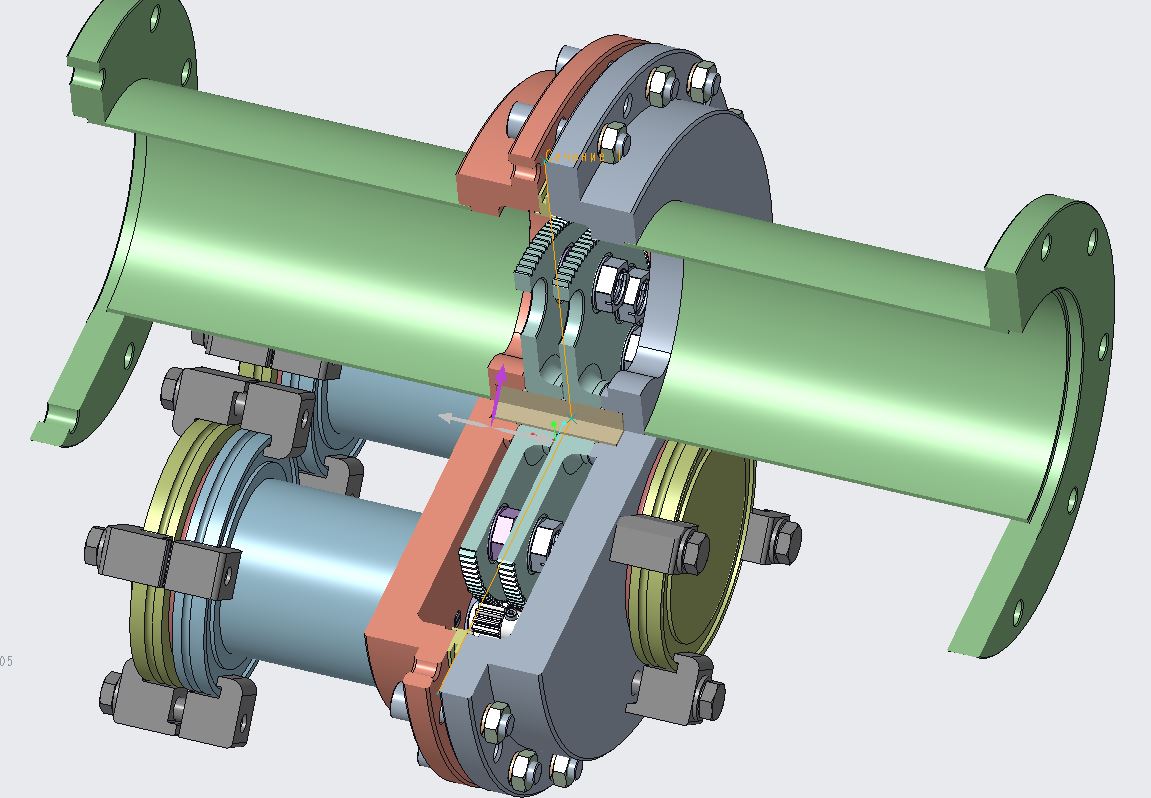

Разрез вакуумной ячейки |
 |
 |

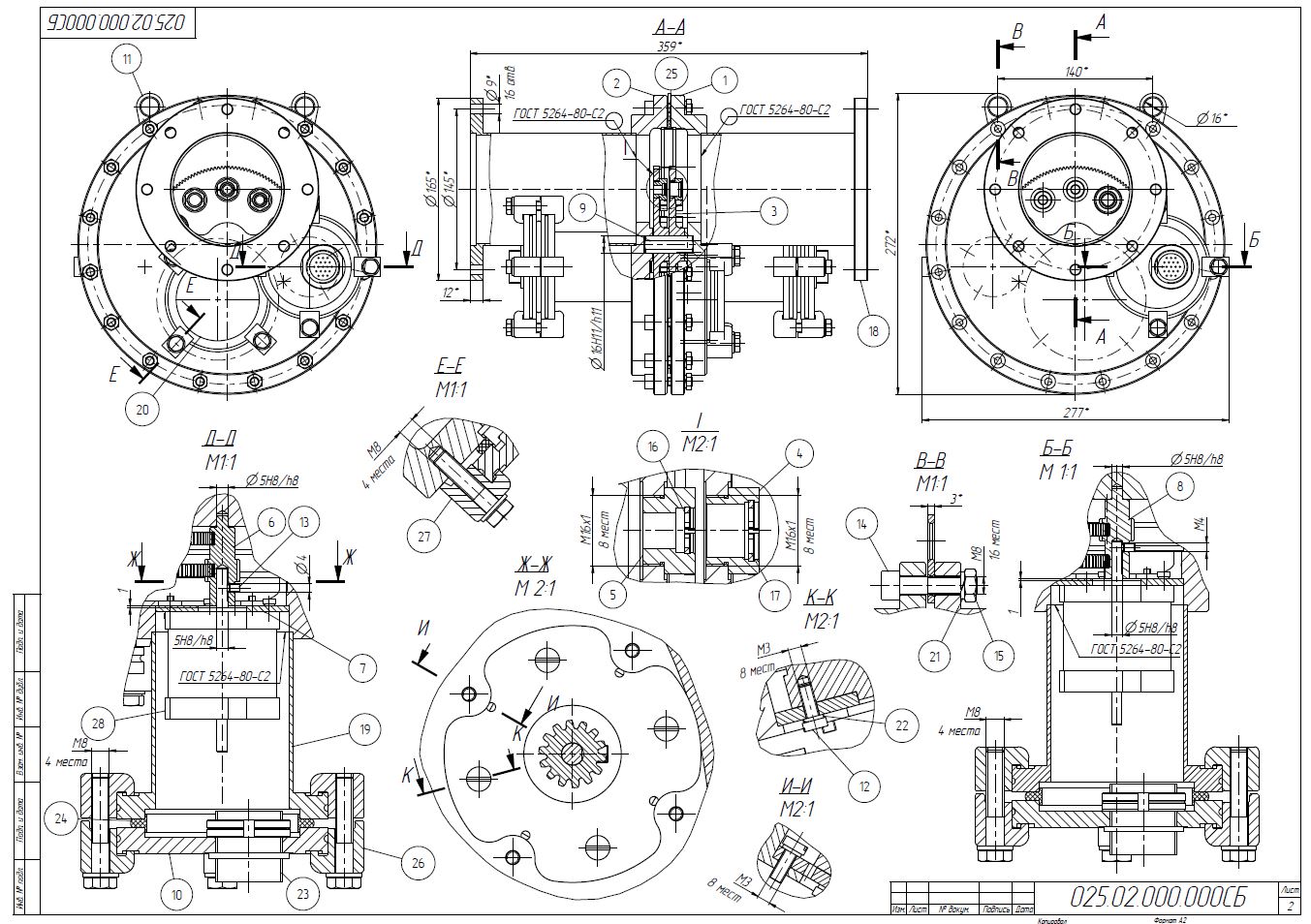

Лист сборочного чертежа |

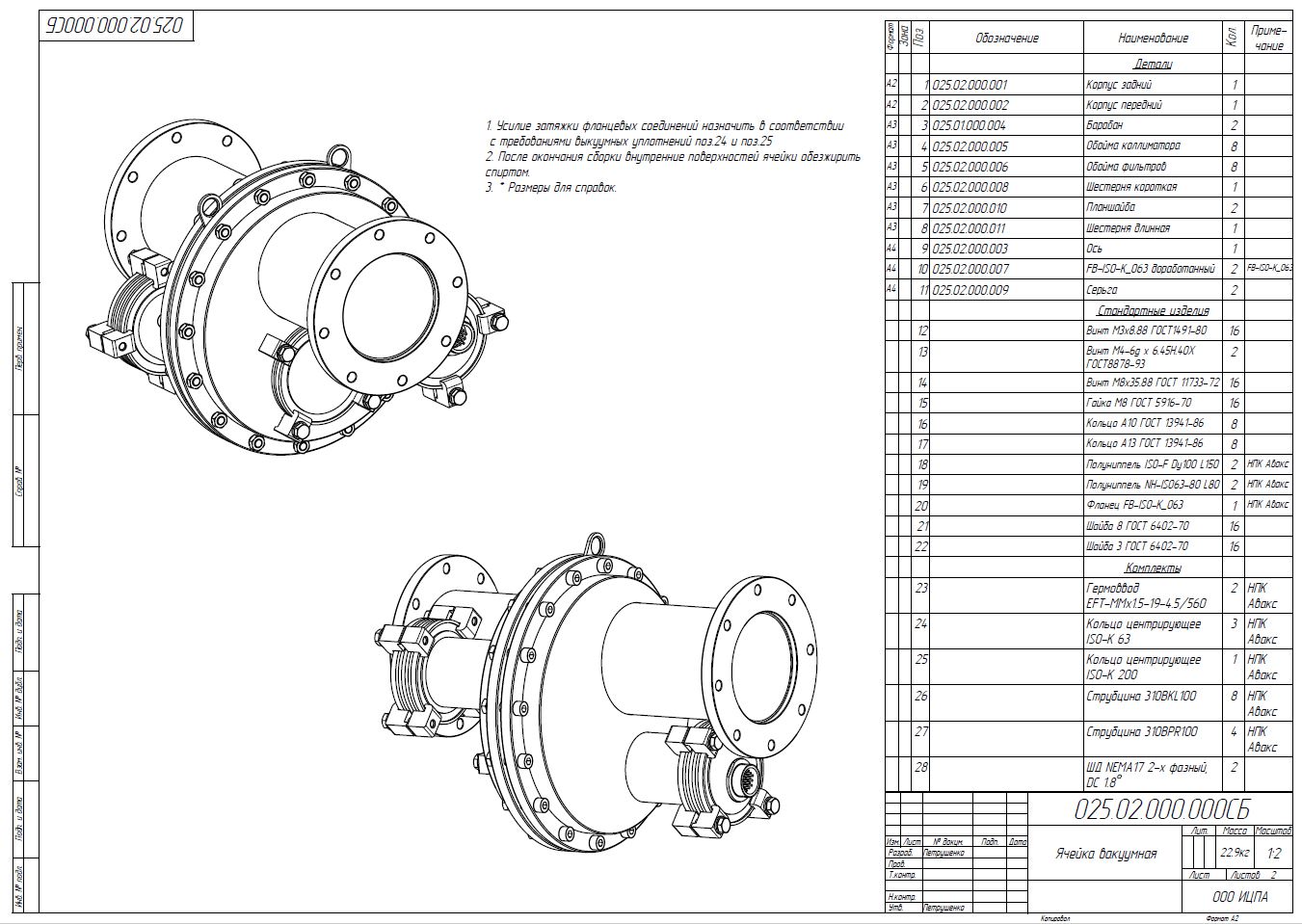

Лист сборочного чертежа |
 |
|

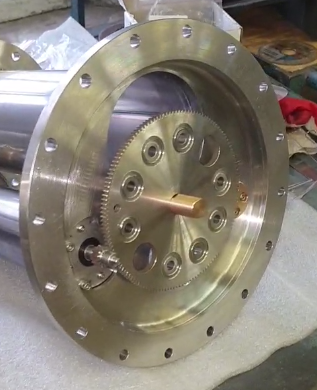

Ячейка со снятым корпусом |
Наладка приводов |
Конструкция разработана с учетом правил и традиций проектирования вакуумной техники.
