Станок для распила сталей марки BOROX

        К рабочим органам дорожно-строительной техники, а именно, к ножам, отвалам, зубьям и т.п. предъявляются высокие требования в части твердости (до 500HB), износостойкости, прочности, ударной вязкости в широком диапазоне температур. В настоящее время, на рынке присутствует продукция по торговыми марками HARDOX, STRENX, BOROX и другими, поставляемые в виде заготовок: полос и пластин, плоских и профильных.
        Перед торгово-сервисными компаниями и службами эксплуатации и ремонта появляется потребность реза имеющихся заготовок в заданный размер. Физико-химические свойства применяемых сталей (см. примечание) накладывают значительные ограничения на используемые технологии реза таких заготовок.

Примечание
       Сталь BOROX разработана для условий эксплуатации с особыми требованиями к износостойкости, типичными для горнодобывающей промышленности, строительства, дорожных и коммунальных работ, защиты рабочих органов машин и др. BOROX 500 сочетает в себе исключительные характеристики: высокую твердость (480-530 НВ), прочность (предел прочности 1600 МПа) и высокую ударную вязкость (KCU = 45-50 Дж/см). Показатель ударной вязкости незначительно снижается при температуре -40 С°, что позволяет ножам BOROX воспринимать высокие динамические нагрузки и работать в условиях Крайнего Севера.

По совокупности показателей:
         - низкой стоимости расходных материалов, а значит и стоимости единичного реза;
         - отсутствию перегрева, а значит связанных с этим отпуска (снижения твердости) и коробления заготовки;
         - малым энергопотреблением;
         - мобильностью;
была выбрана технология реза абразивными отрезными кругами со специально подобранными режимами вертикальной и горизонтальной подачи. Опытно-промышленный образец станка показан ниже.

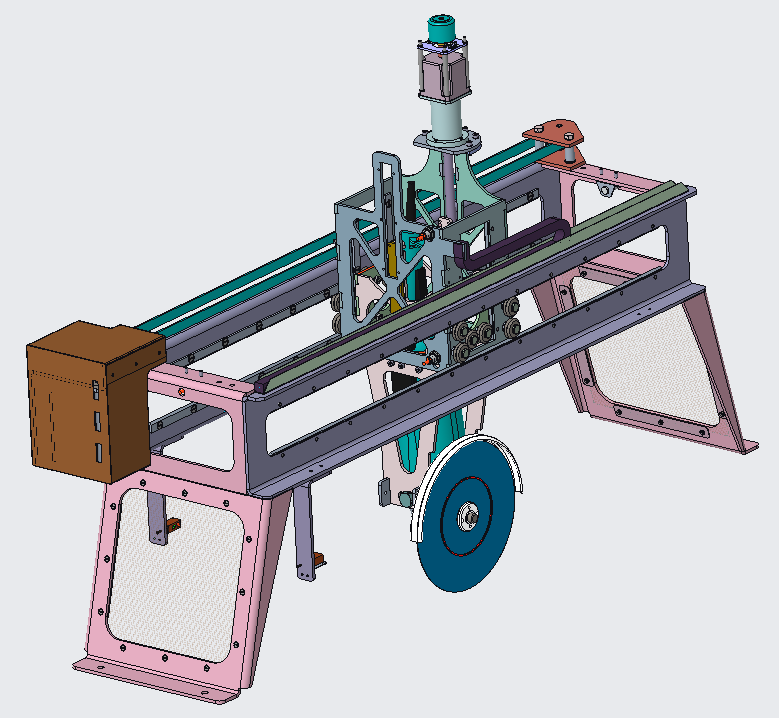

3D модель рабочей скобы (CREO 2.0)

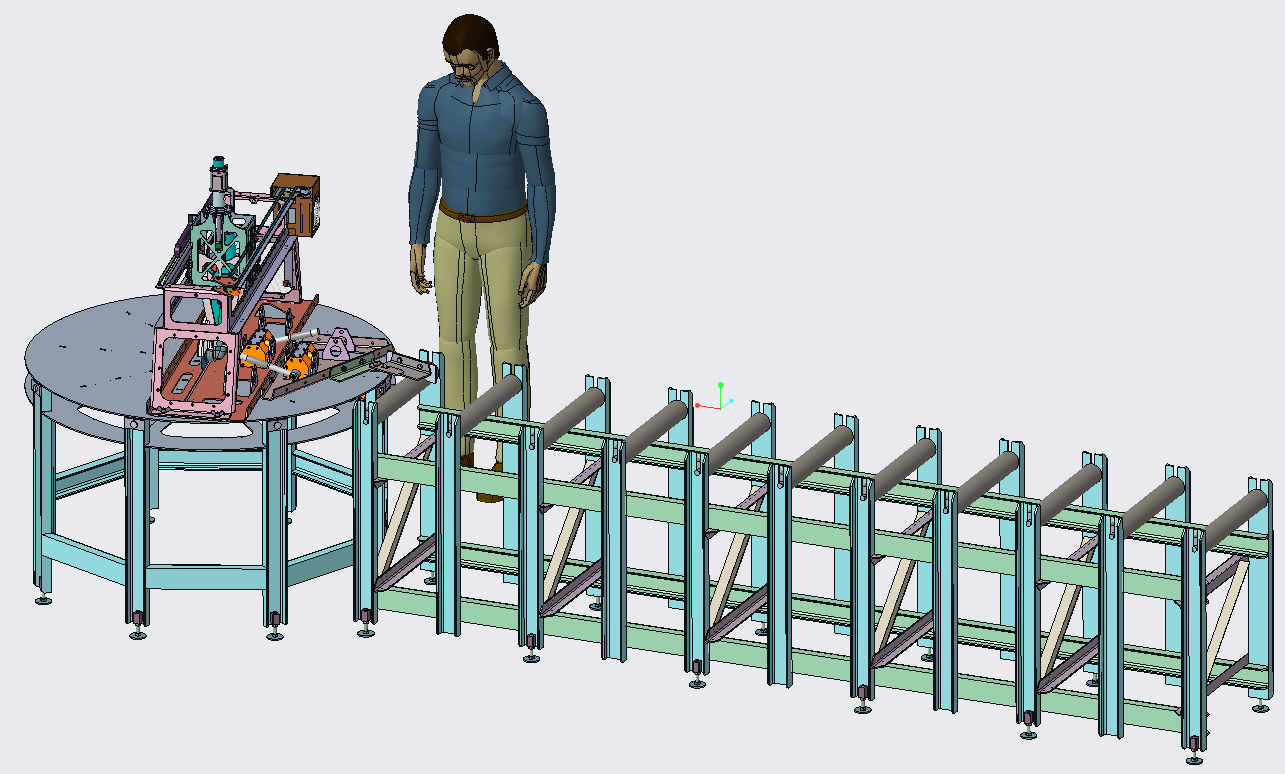

3D модель распиловочного комплекса (CREO 2.0)

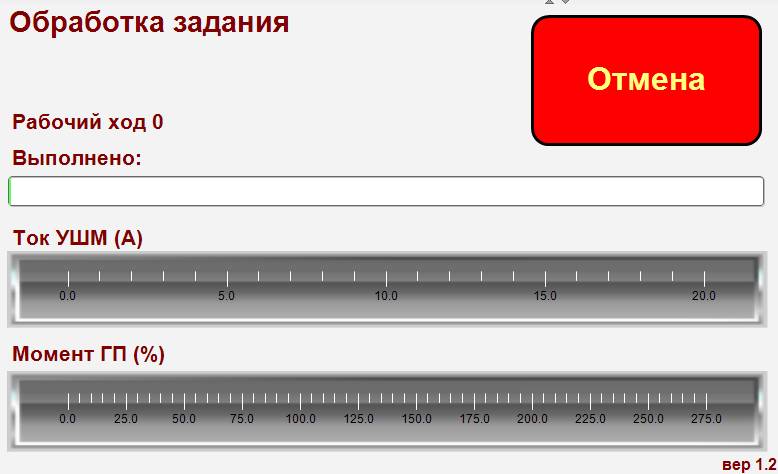

Кадр пульта управления

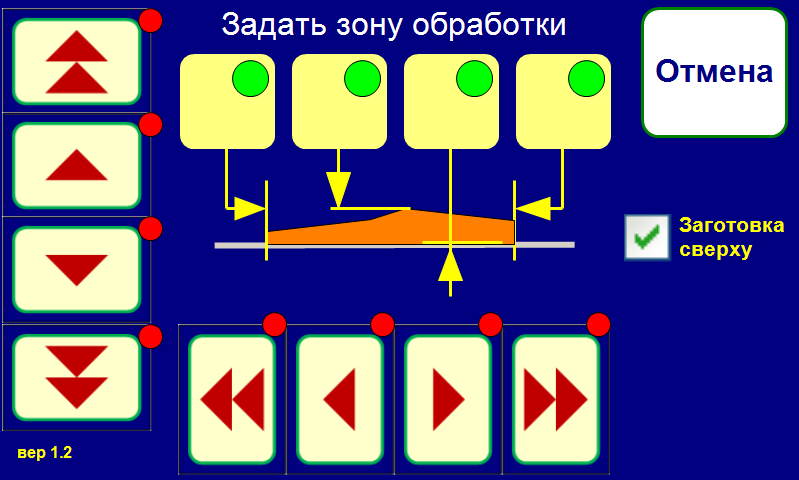

Кадр пульта управления

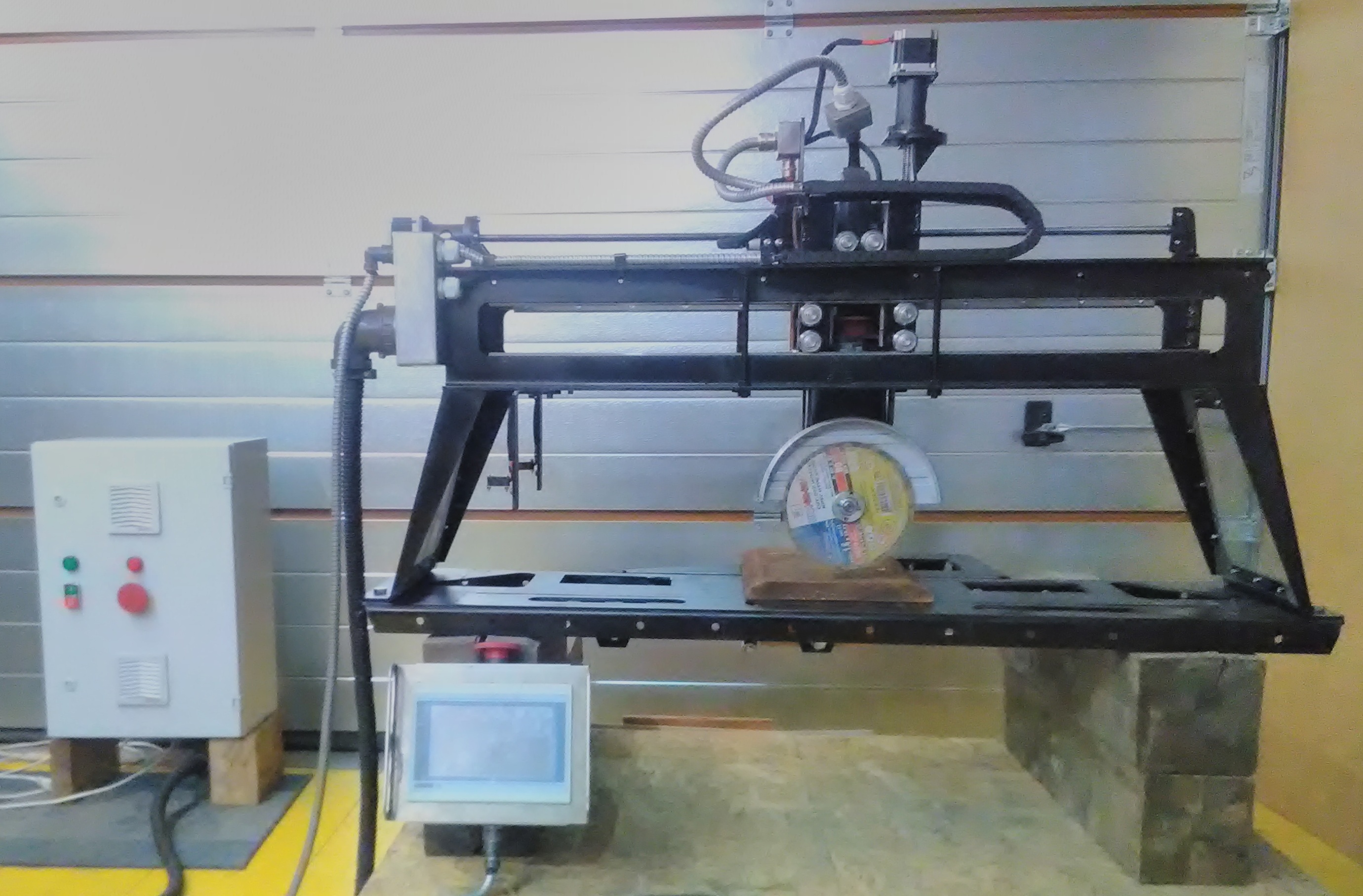

Рабочая скоба со шкафом и пультом управления

Короткое видео станка в работе

        Основу конструкции станка составляет сварная (MMA и TIG) рама, отдельные части которой изготовлены из стального листа толщиной 5 мм посредством технологий лазерной резки и гибки. Детали станка окрашены черной краской-грунтом в 2 слоя. Применяемые элементы мехатроники (подшипниковые опоры, ходовые винты, гайки, ролики, втулки, направляющие и т.д.) стандартные.
        Контроллерное оборудование (ПЛК, сенсорная панель и модули ввода/вывода) компании Овен (Россия). Среда разработки программного обеспечения CODESYS. Система управления собрана в типовом навесном шкафу (В600хШ400хГ210, IP56) производства Провенто (Россия). Шкаф управления (ШУ) оснащен вентилятором с приточным фильтром и термостатом. ШУ, станок и переносной (сенсорный графический) пульт управления соединены гибкими кабелями в металлорукавах. Кабели подключены к шкафу управления, переносному пульту управления и станку через разъемы типа ШР.
        Основные технические характеристики станка

№ Наименование характеристики Значение
1. Толщина заготовки (макс.), мм* 50
2. Ширина заготовки (макс.), мм 800
3. Размер отрезного круга 230х1.6х22,23
4. Время распила плоской полосы BOROX 500HB 250х25 мм, мин 8
5. Потребляемая мощность, кВт 3.0
6. Габариты рабочей скобы (ВхШхГ), мм 720х1200х380
7. Масса без грузовых магнитов, кг 42

* С учетом выработки круга

Станок доступен для заказа. Возможно внесение изменений в конструкцию и комплектацию станка по договоренности с заказчиком.
