Питатель дробилки с гидроприводом подачи
Инженерный центр по требованию заказчика разработал комплект рабочей документации на питатель (агрегат подачи древесного баланса) в дисковую дробилку, установленную на тракторе Беларус. Питатель оснащен гидроприводом использующим гидросистему трактора.
 |
 |

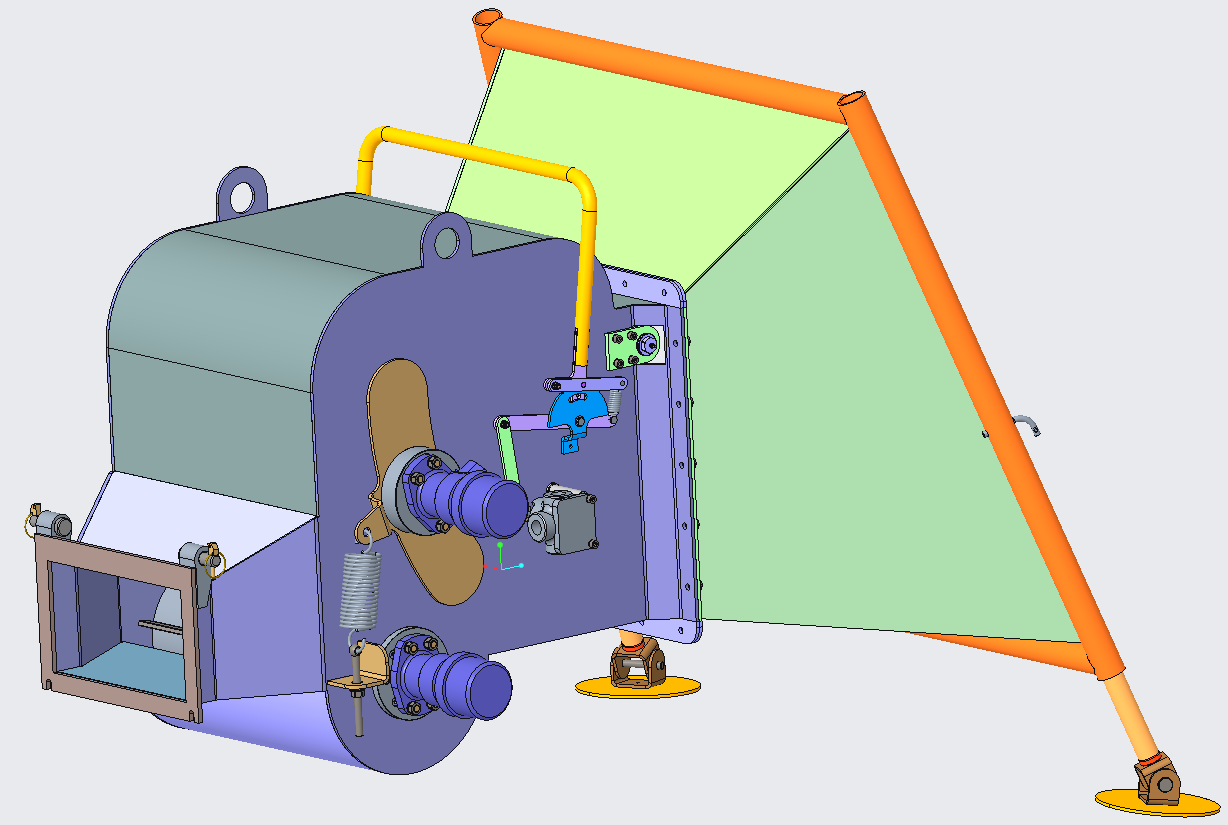

Питатель со стороны подачи окна в дробилку |

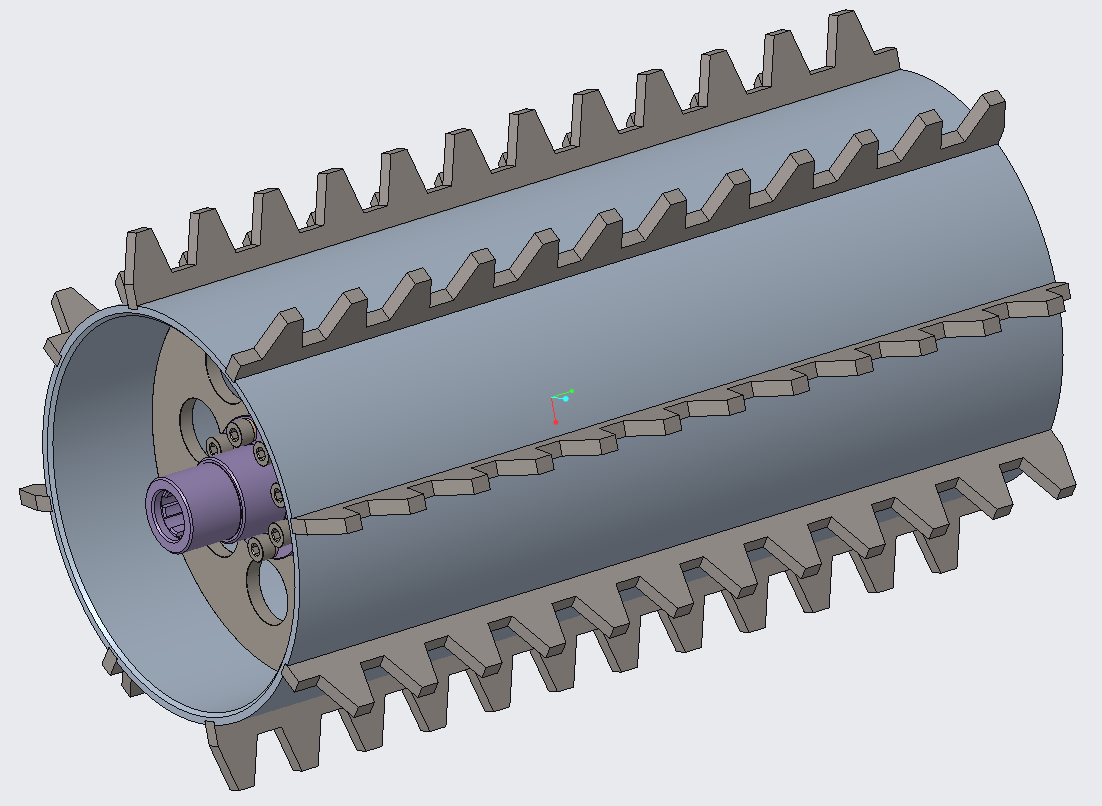

Барабан |
 |
 |

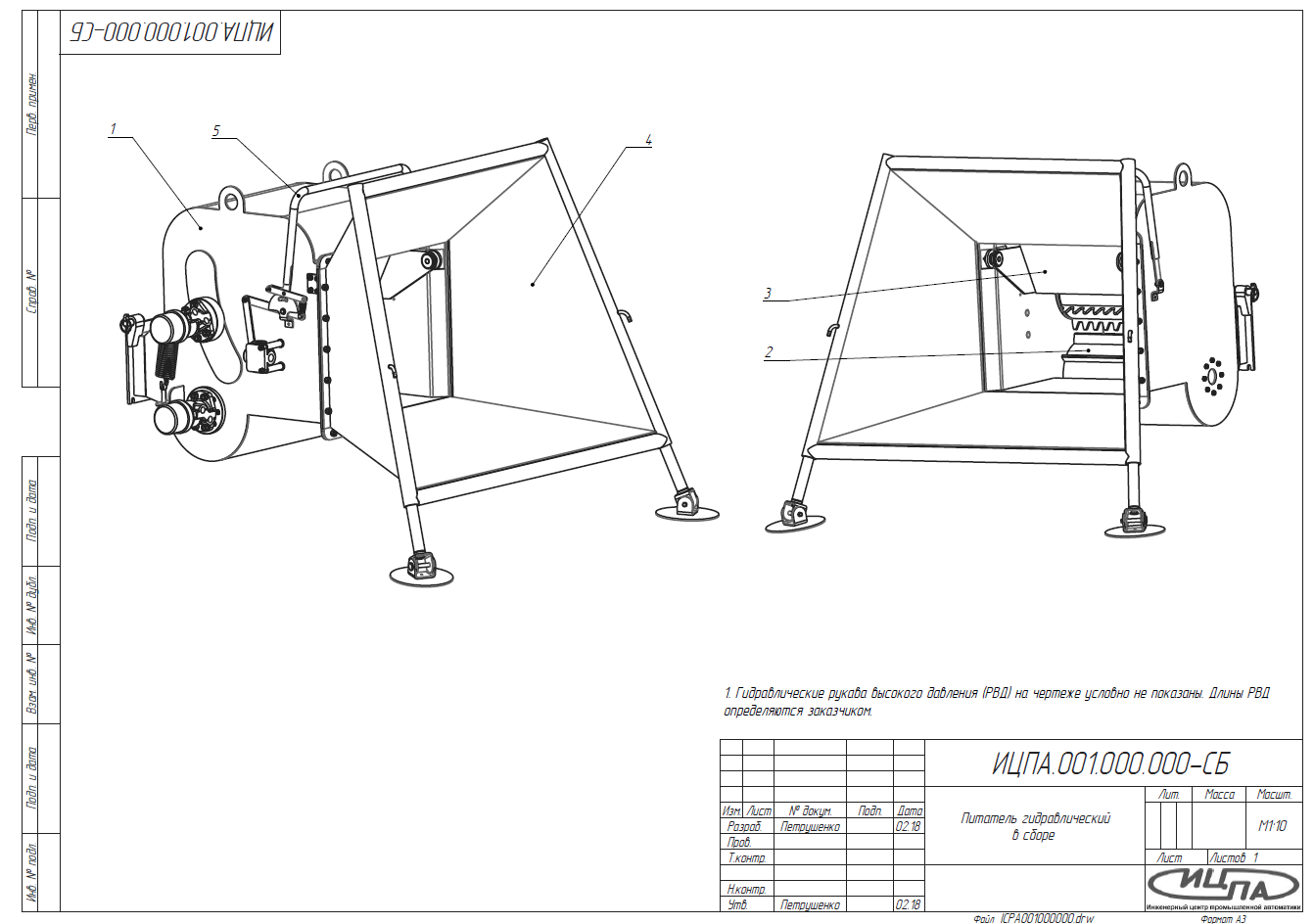

Пример листа комплекта КД |

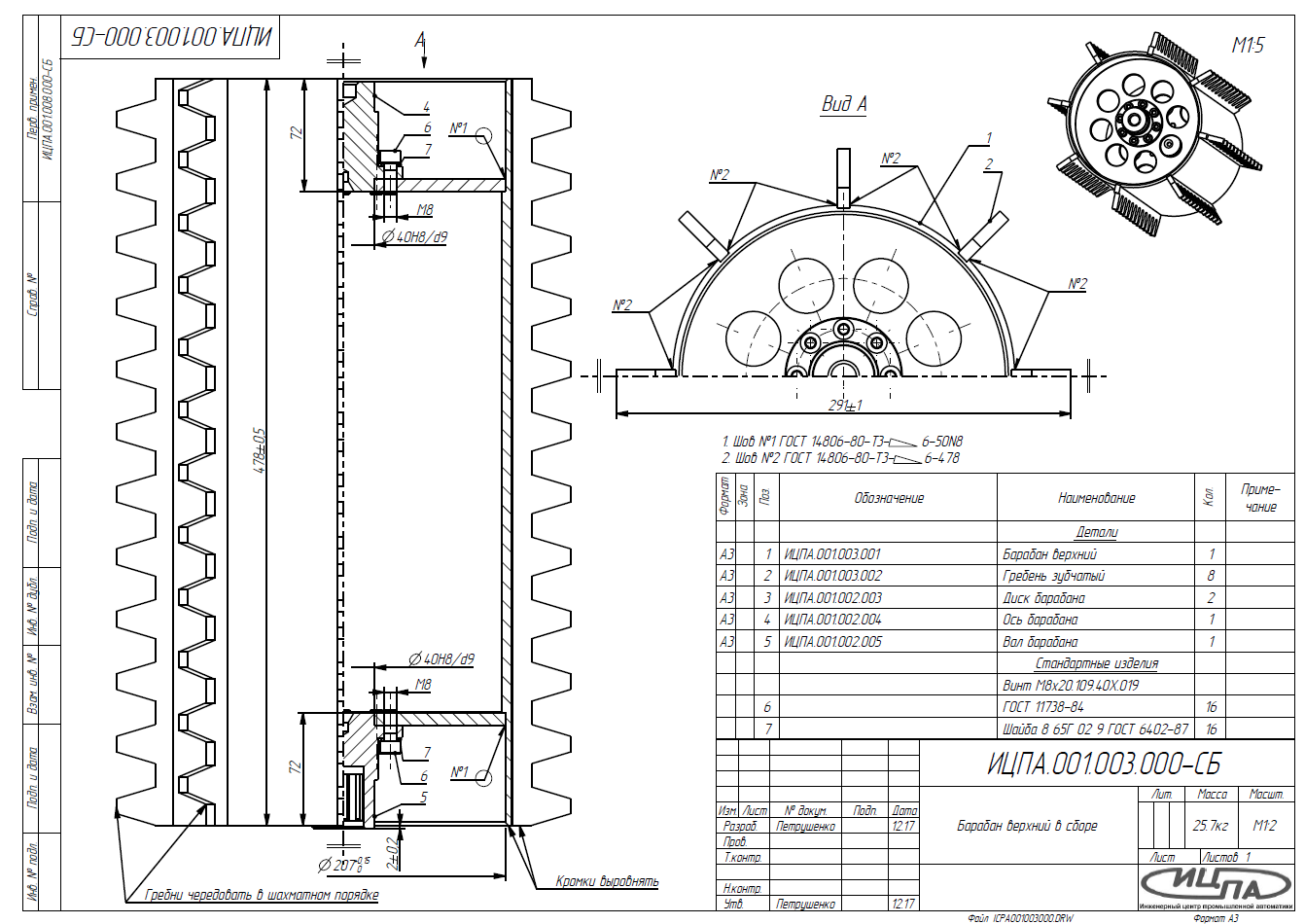

Пример листа комплекта КД |
Основу конструкции питателя составляет сварная металлоконструкция, детали которой
изготовлены из сортового стального проката (лист, трубы различного сечения и т.п.). Большинство деталей конструкции получены лазерная резкой
и гибкой. Размер окна подачи в дробилку Ш340хВ124. В питателе применены героторные гидромоторы MR400SHD1M. Чертежный вес питателя 259 кг.
Возможно внесение изменений в конструкцию по договоренности с заказчиком.
