Главный золотник РЧВ гидроагрегата ГЭС
Главный золотник (ГЗ) предназначен для непосредственного управления силовыми гидроцилиндрами (сервомоторами) мощных пропорциональных гидроприводов и следящих систем, имеющих большие объемы рабочих ходов (более 100..500л) и предъявляющие высокие требования к скорости и точности позиционирования рабочего органа. Золотник предназначен для работы в составе с цифровой системой регулирования (управления). Типовой областью применения предлагаемых золотников являются:
- Следящие системы регуляторов частоты вращения (РЧВ) гидроагрегатов ГЭС;
- Гидроприводы со сложными законами управления крупных машин и механизмов применяемых в горнодобывающей отрасли, накаты крупных БДМ и т.п.;
- Уникальные гидроприводы, применяемые при монтаже крупных строительных конструкций;
 |
 |
 |

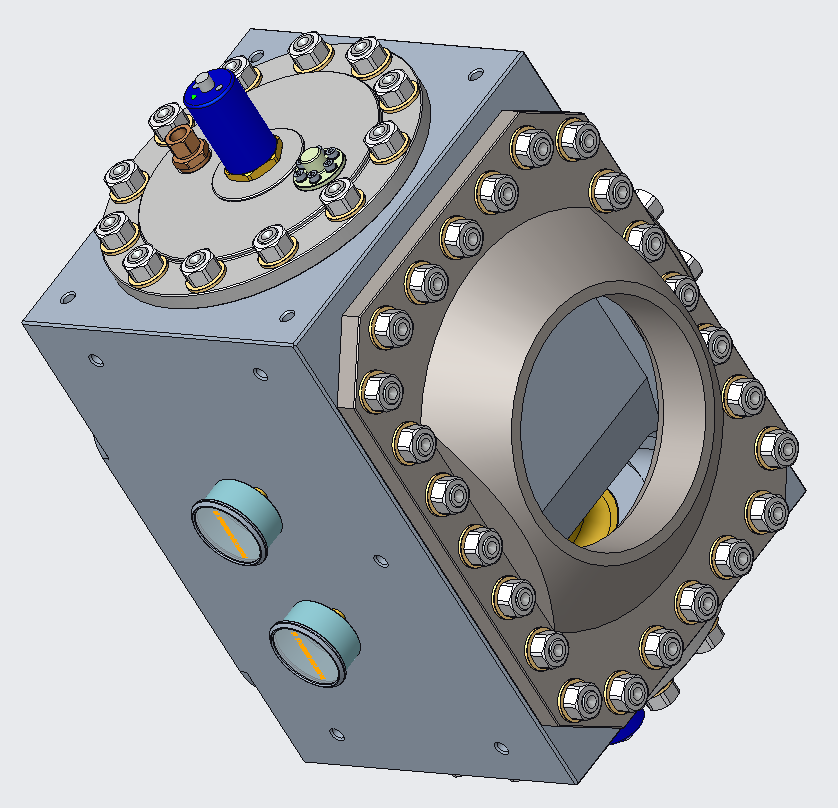

3D модель золотника (CREO 2.0) |

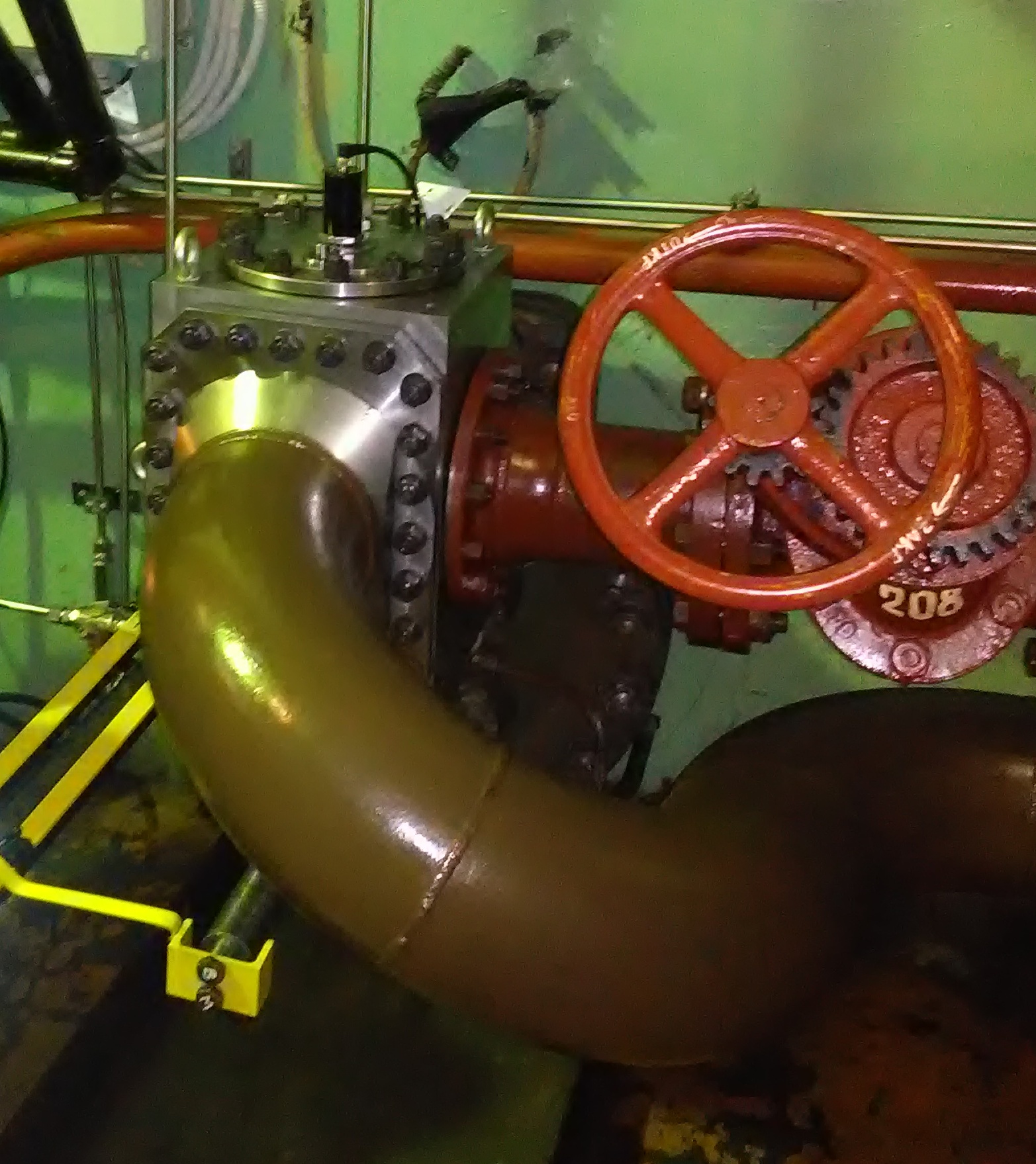

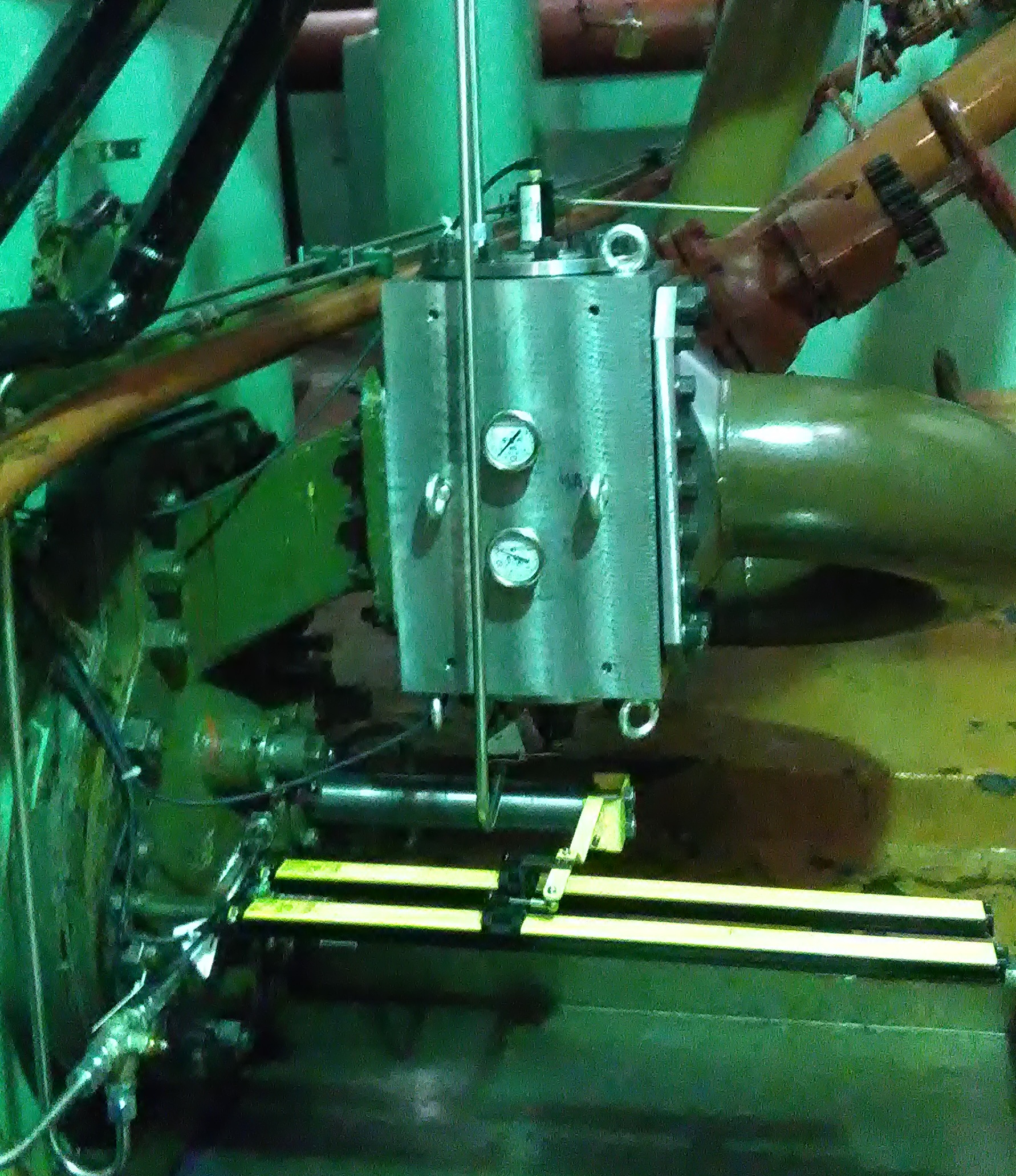

ГЗ установленный на сервомоторе НА ГА-2 ГЭС-1 каскада Нивских ГЭС |
|
Золотник оснащен:
- Бесконтактными магнитострикционными датчиками положения иглы золотника. Возможно исполнение с одним или двумя датчиками (для резервированных систем управления) с интерфейсами SSI, CAN или аналоговым выходом 4..20 mA;
- Механизмами ограничение хода иглы (открытия золотника) с диапазоном установки ограничителя от 0 до полного хода в обе стороны;
- Манометрами контроля давления в рабочих полостях сервомотора;
Конструкция золотника исключает утечки рабочей жидкости, поскольку не имеет наружных подвижных частей, находящихся под давлением. Валы приводов механизмов ограничения (размер под ключ S10) выведены сквозь фланцы, имеют кольцевые уплотнения и закрыты глухими крышками на винтах М6. Корпус золотника, наружные фланцы и крышки - стальные (09Г2С). Букса и игла золотника изготовлены из стали 38ХМЮА и термообработаны. Поверхности трения азотированы. Детали механизма ограничения изготовлены из стали 40Х. Управление иглой золотника гидравлическое. Управляющее давление подается через фитинги, установленные в верхнем и нижнем фланцах. Диаметр импульсных труб 14 мм.
Базовый вариант золотника имеет следующие характеристики:
| № | Наименование характеристики | Значение |
|---|---|---|
| 1. | Гидравлическая схема* |  |
| 2. | Условный диаметр (соответствует полному ходу иглы), мм | 107 |
| 3. | Условное давление, МПа | 4.0 |
| 4. | Полный ход иглы (от нейтрального положения), мм | ±32.0 |
| 5. | Тип перекрытия кромок (определяется при заказе): | отрицательное, нулевое, положительное, с подсечкой |
| 6. | Рабочая жидкость | Масло ТП-30 |
| 7. | Присутствие твердых частиц в рабочей жидкости, мкм | ≤35 |
| 8. | Габариты (ВхШхГ), мм: С учетом КИП По корпусу |
704х373х309 551х328х309 |
| 9. | Масса, кг | 325 |
* Условно показана схема исполнения с глухим центром (см. п.5: положительное перекрытие кромок)
Поскольку золотники такого типа являются единичными или мелкосерийными изделиями,
при заказе необходимо дополнительно согласовать расположение и присоединительные размеры напорной и сливной трубных обвязок
(приварные фланцы в комплекте), расположение и тип фланцевых соединений с рабочими полостями сервомоторов.
Ориентировочный срок изготовления и поставки золотника составляет 8...12 недель.
Возможно проектирование и изготовление золотника с иными, согласованными с заказчиком
техническими характеристиками.
