Корпус монитора в антивандальном исполнении
Инженерный центр по требованию заказчика разработал комплект рабочей документации на монитор (терминал компьютера) в антивандальном исполнении.
 |
 |

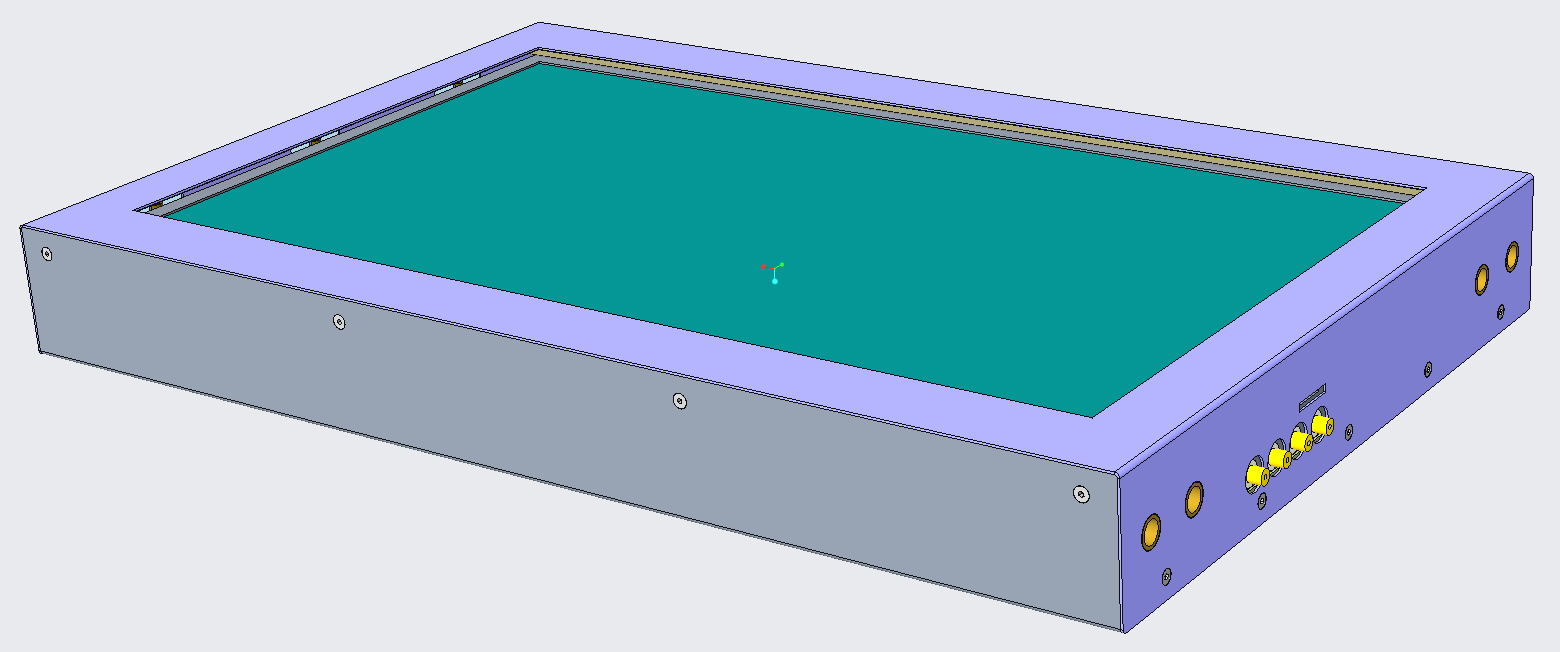

Вид сверху |

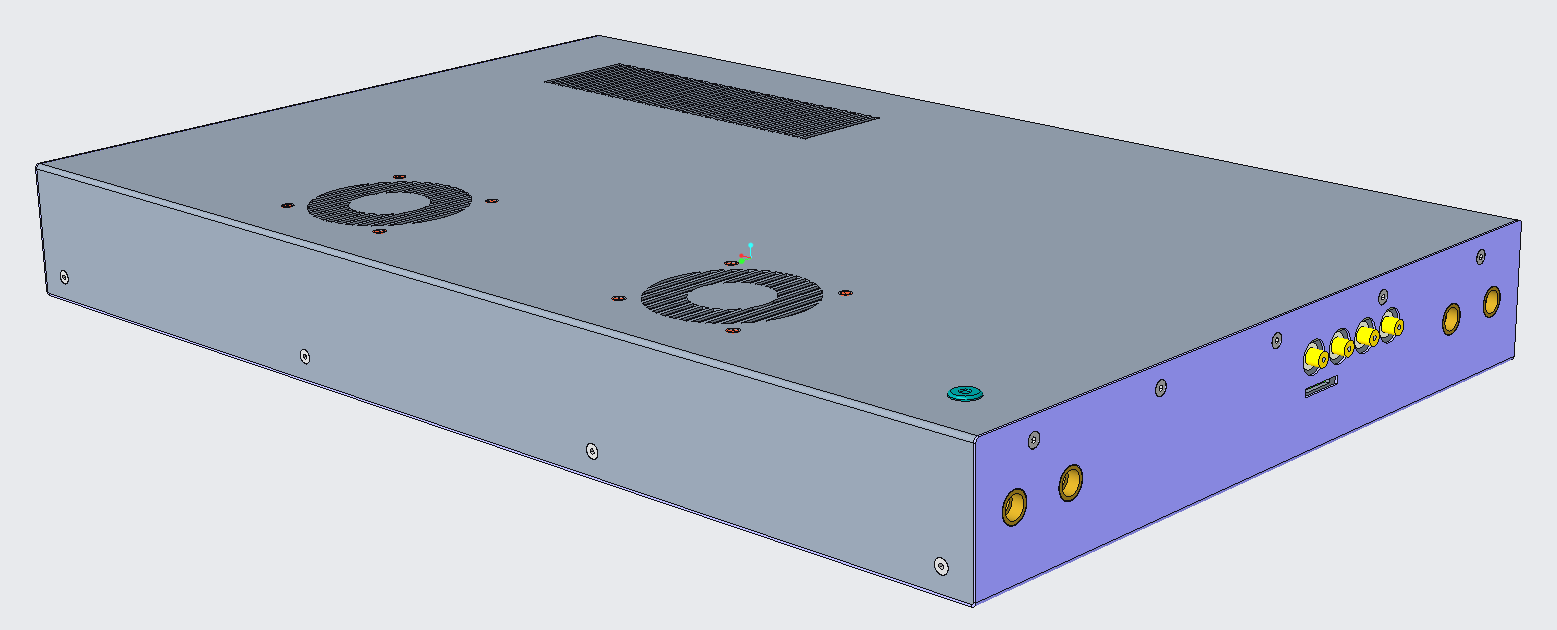

Вид снизу |
 |
 |

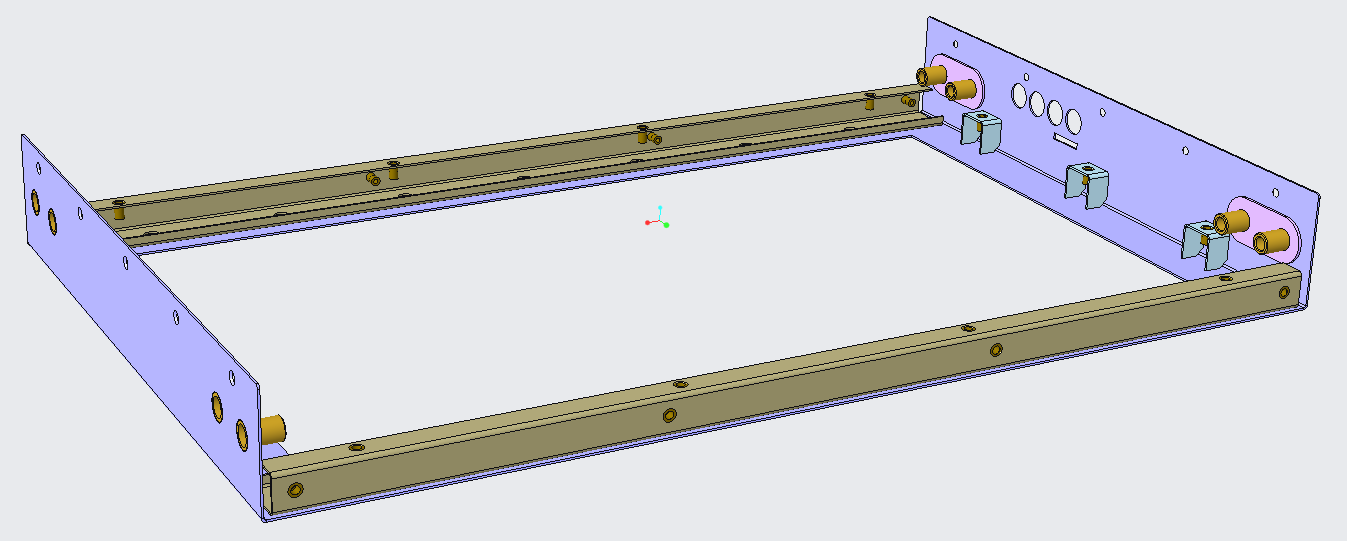

Лицевая панель |

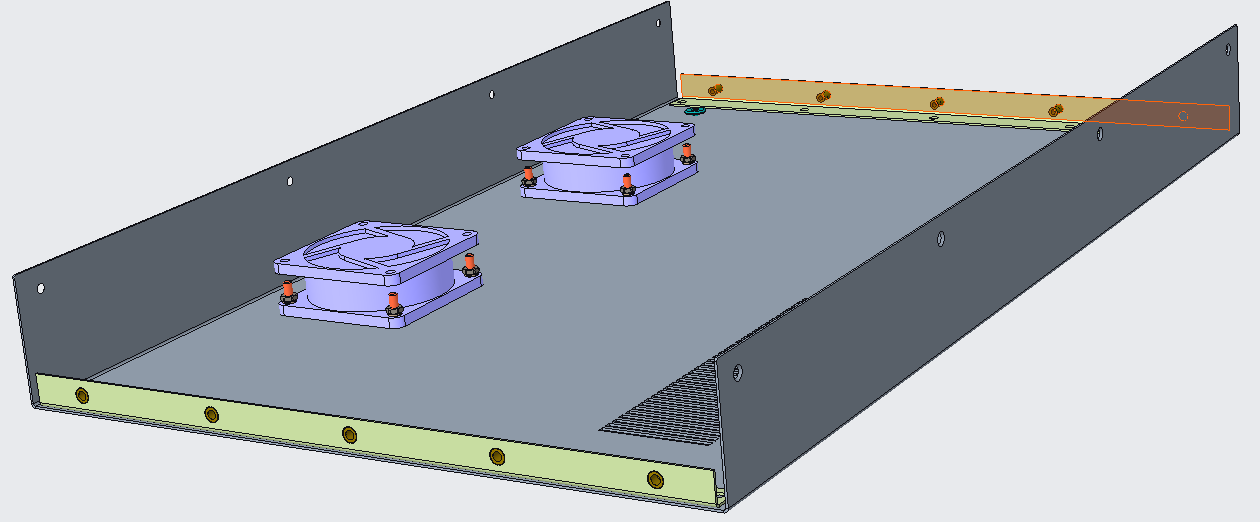

Задняя панель |
 |
 |

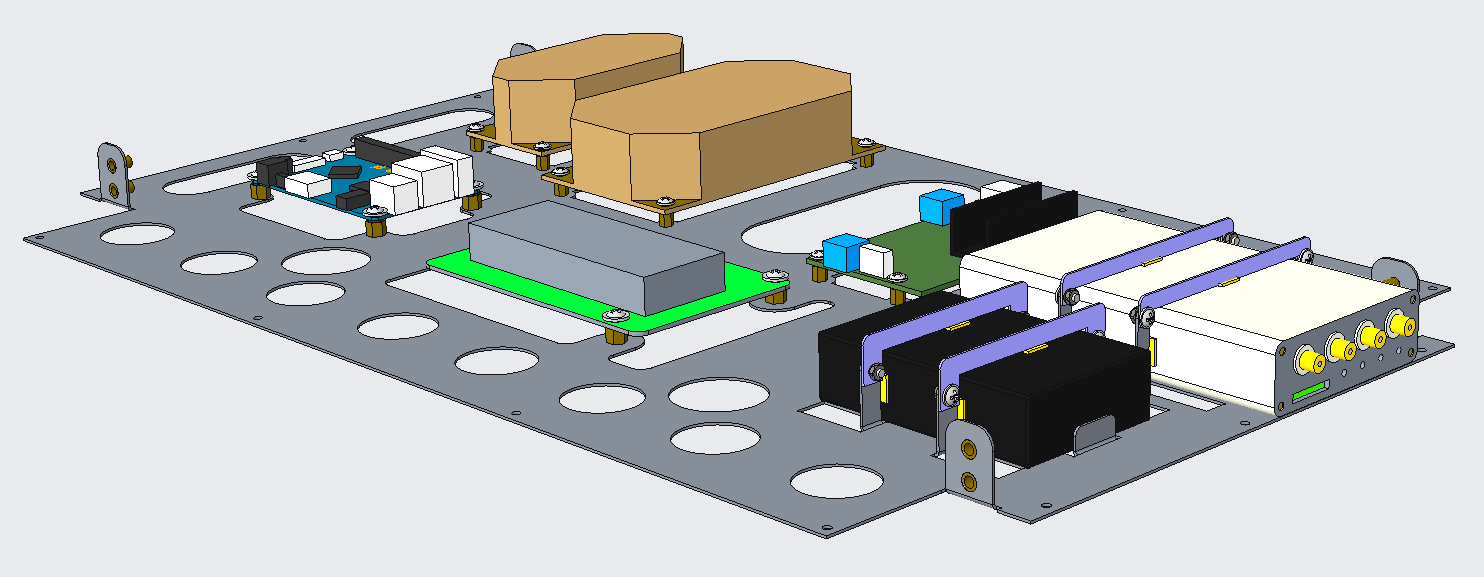

Монтажная панель |

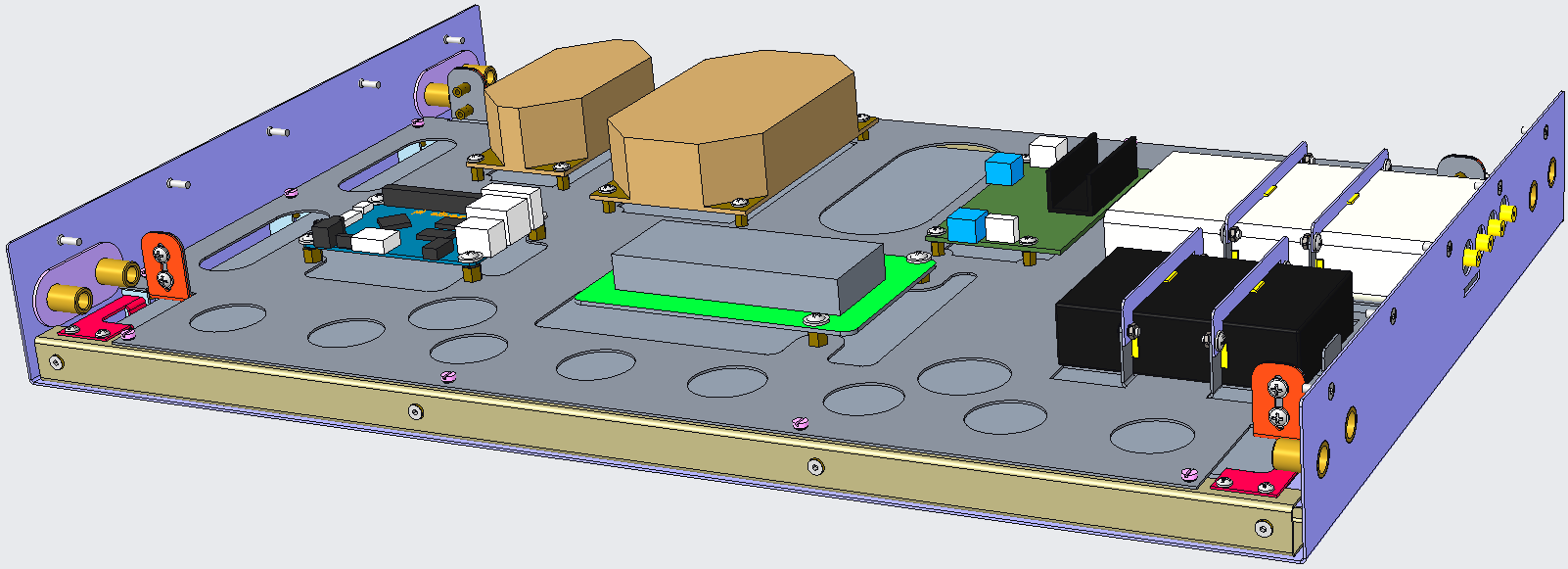

Установленная монтажная панель |
Корпус разрабатывался под конкретную модель монитора (терминала). Корпус изготовлен из стального листа
толщиной 1 мм. Матрица дисплея защищена стеклом 5 мм. Состав основного и дополнительного оборудования: матрица дисплея, контроллер
дисплея, блоки питания, контроллер (CPU), АКБ, блок управления зарядом АКБ, GSM-модем определял заказчик.
При заказе аналогичного корпуса, следует учесть, основные компоновочные ограничения накладывает
именно выбранный тип матрицы, блок управления матрицы и оригинальные сигнальные шлейфы, замена которых не всегда возможны.
