Телега внутрицеховая с ножничным подъемником на электроходу

        Инженерный центр по требованию заказчика разработал комплект рабочей документации на самоходную тележку грузоподъемностью 4 тонны, оснащенную ноженичным подъемником и боковыми выдвижными аппарелями. Тележка относится к категории внутрицехового транспорта

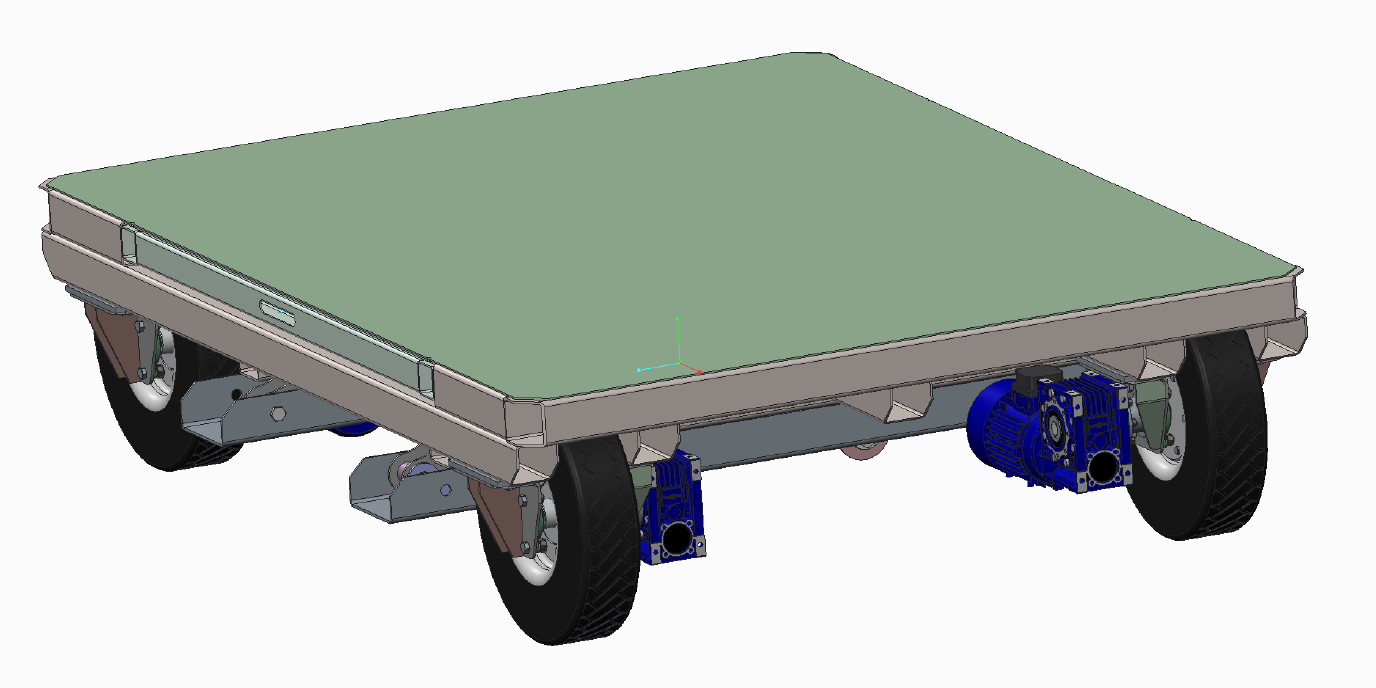

Телега в транспортном положении

Телега с выдвинутыми аппарелями и частично поднятая на подъемнике

Вид снизу на привода колес и винтовой ножничный подъемник

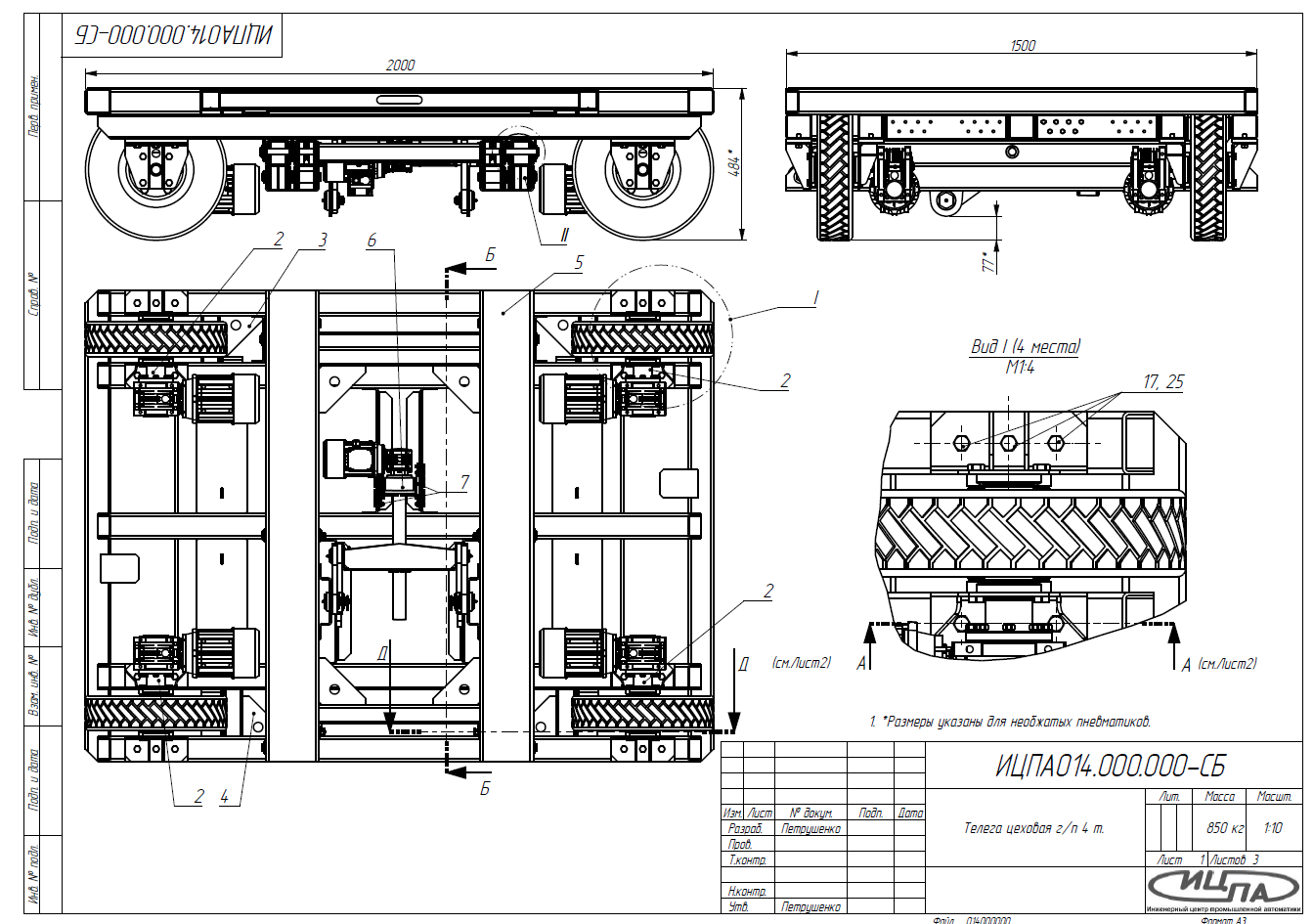

Пример листа комплекта КД

        Основу конструкции телеги составляет сварная металлоконструкция, детали которой изготовлены из сортового стального проката (лист, трубы различного сечения и т.п.). Большинство деталей конструкции получены лазерной резкой и гибкой. Конструкция не имеет фрезерованных деталей. Большинство токарных деталей имеют простую форму (палец или втулка). Для привода колес и подъемника применены серийные мотор-редукторы.
В настоящее время комплект КД не включяает в себя шкаф управления, однако по требованию заказчика может быть разработан инженерами ИЦПА.
        Основные технические характеристики телеги:

№ Наименование характеристики Значение
1. Габариты, мм:
        Длина
        Ширина
        Высота*
2000
1500
484
2. Колея, мм 1190
3. Колесная база, мм 1550
4. Клиренс, мм 77
5. Высота грузовой платформы с полностью поднятым подъемником, мм 705
6. Грузоподъемность, т: 4.0
7. Скорость движения**, км/ч 2.2
8. Время полного подъема***, мин 3.0
9. Мощность электроприводов, Вт:
        Колесного мотор-редуктора
        Мотор-редуктора подъемника
4х550
125
10. Масса, кг 720

* С убранным подъемником и необжатыми пневматиками
** При частоте питающего напряжения 50Гц
*** Расчетная величина, с грузом 4 тонны


Возможно внесение изменений в конструкцию по договоренности с заказчиком.
