Турникет с доводчиком

        Инженерный центр по требованию заказчика разработал комплект рабочей документации на механический конструктив каретки 3-х лучевого турникета с доводчиком и дистанционным включением режима "антипаника".

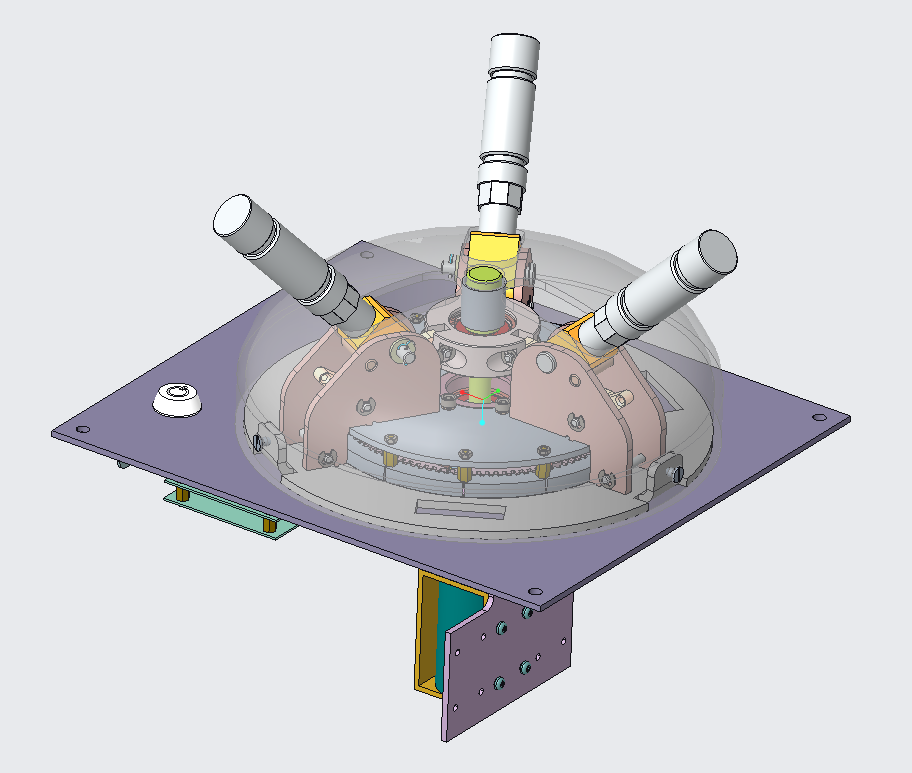

Вид сверху на каретку (CREO 2.0) Колпак показан полупрозрачным

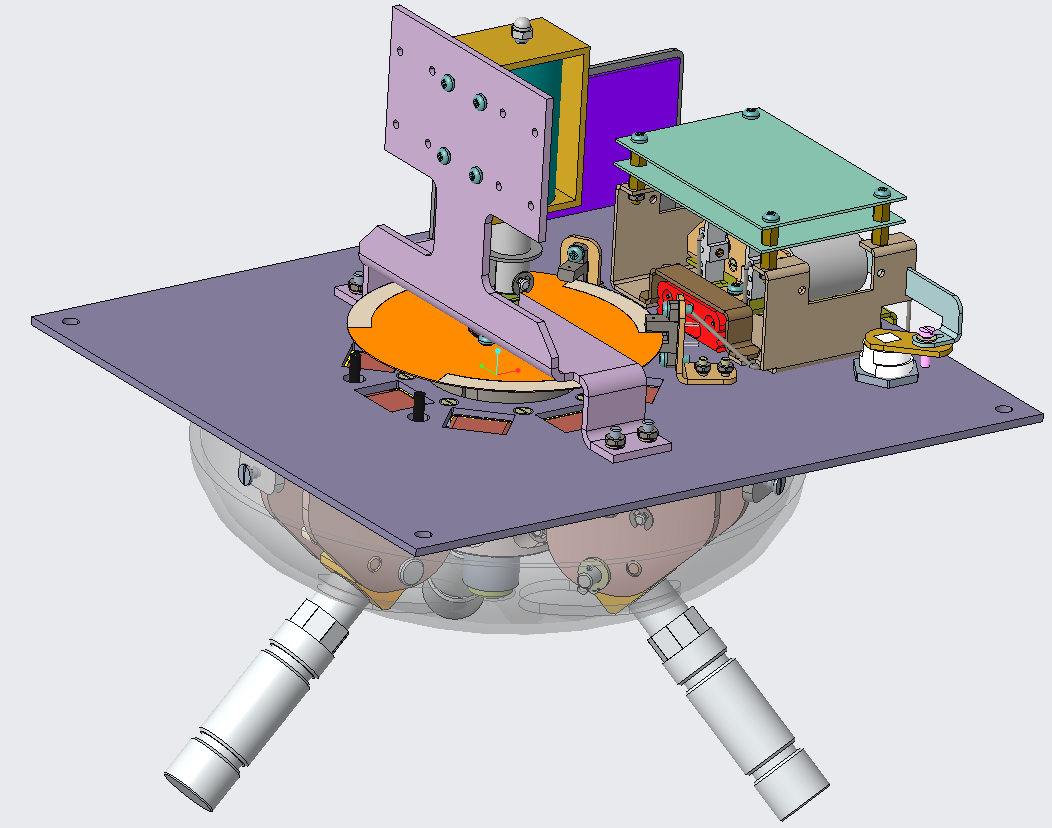

Вид снизу на каретку (CREO 2.0)

Статор доводчика/демпфера/мотора

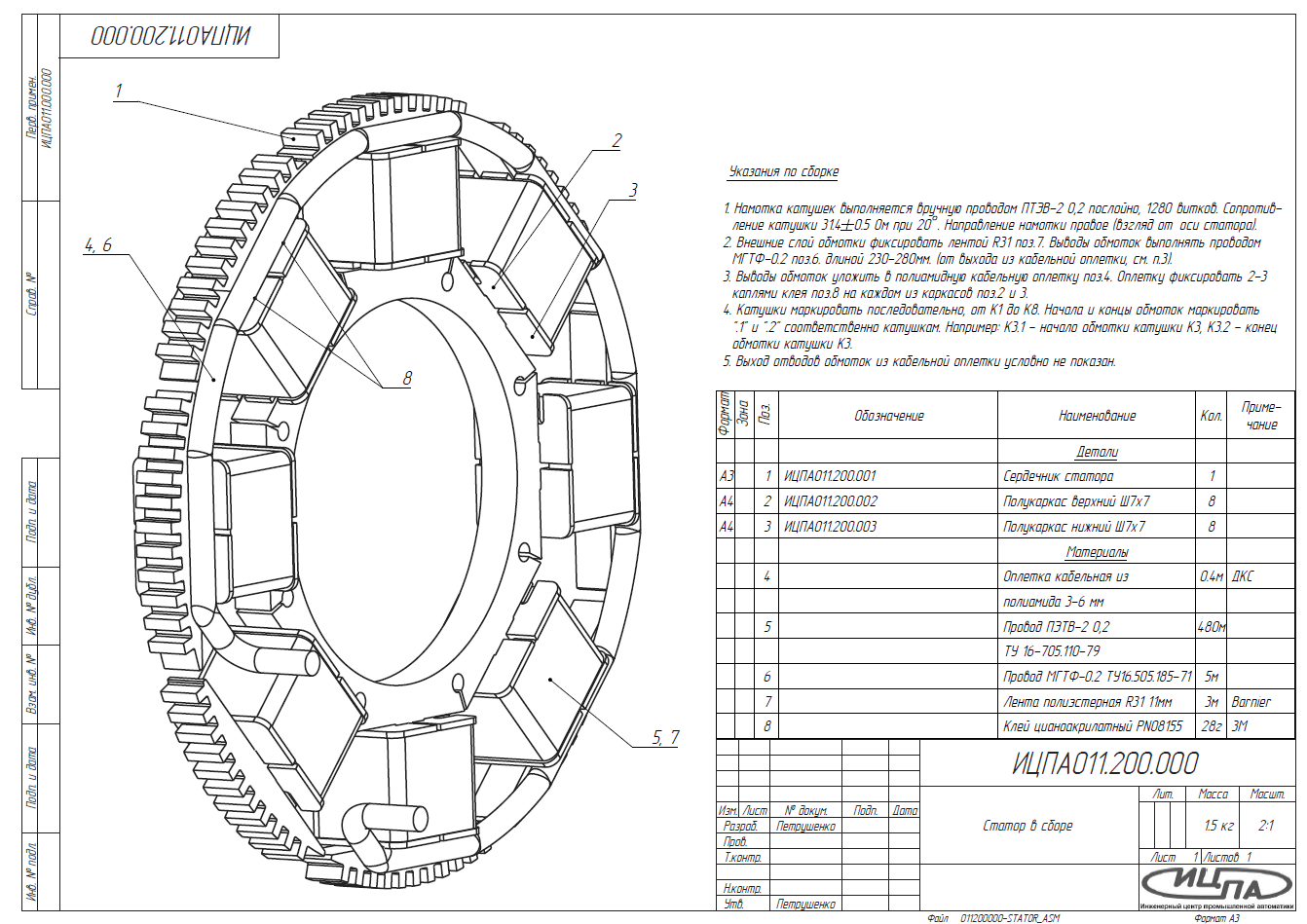

Пример листа комплекта КД

        Главным отличием разработанной каретки 3-х лучевого турникета от аналогов, состоит в использовании оригинального привода, включаемого по схеме шагового или гибридного двигателя, одновременно выполняющего функции демпфера, доводчика и привода вращения каретки, что позволяет реализовать любые режимы работы турникета. Стопорный механизм реализован традиционно, по хорошо зарекомендовавшей себя схеме с четырех позиционным храповиком. Датчик угла поворота оптронный, двухфазный, с обтюраторным диском из полупрозрачного фольгированного текстолита. Замок лучей оснащен ручной кнопкой сброса (слома) установлена в оси колпака, и дополнительно имеет приводом от тягового электромагнита (для варианта с дистанционным включением режима "антипаника").
        Комплект КД не содержит электрической и электронной части изделия. Предусмотрены места для установки датчиков и плат управления. Возможна доработка КД под требования заказчика.
